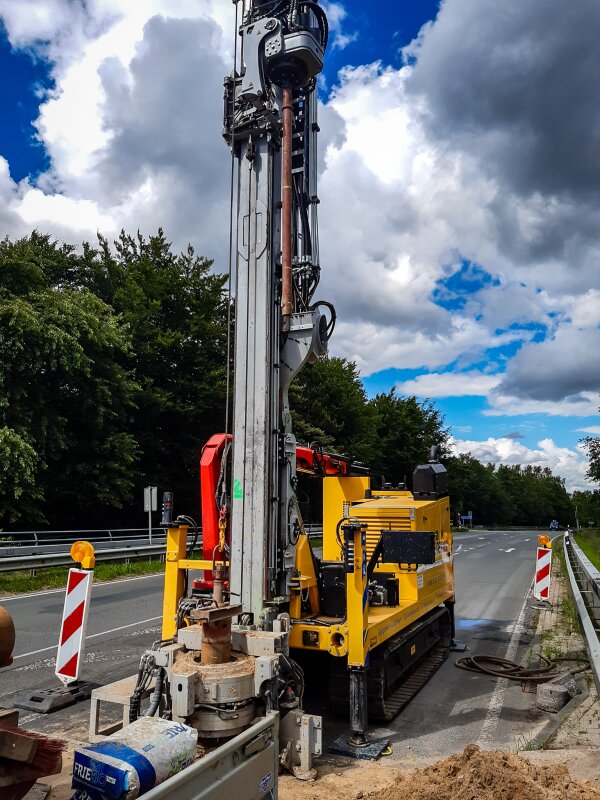

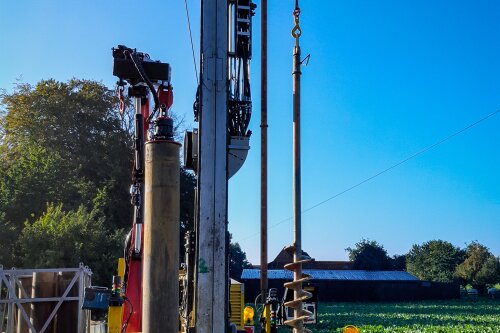

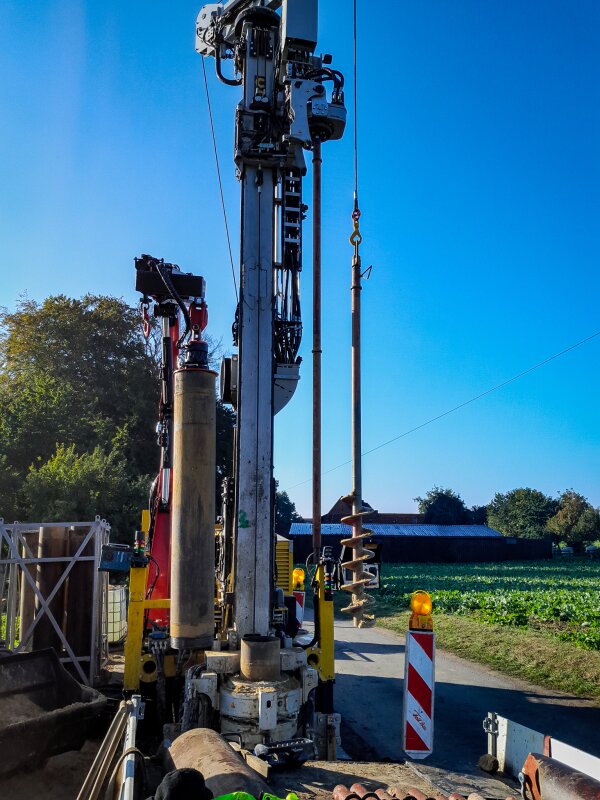

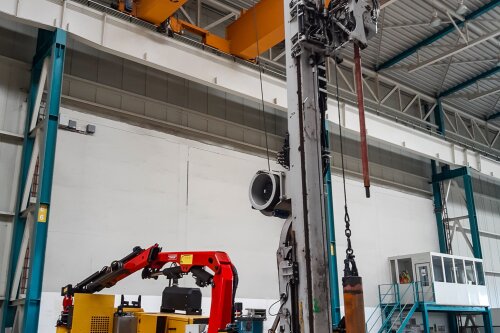

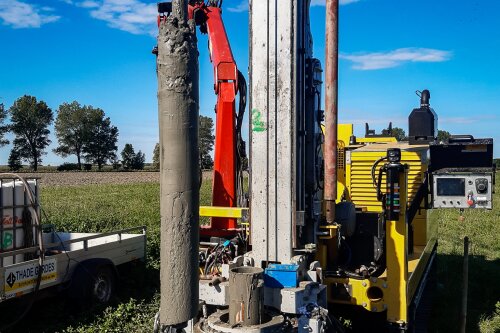

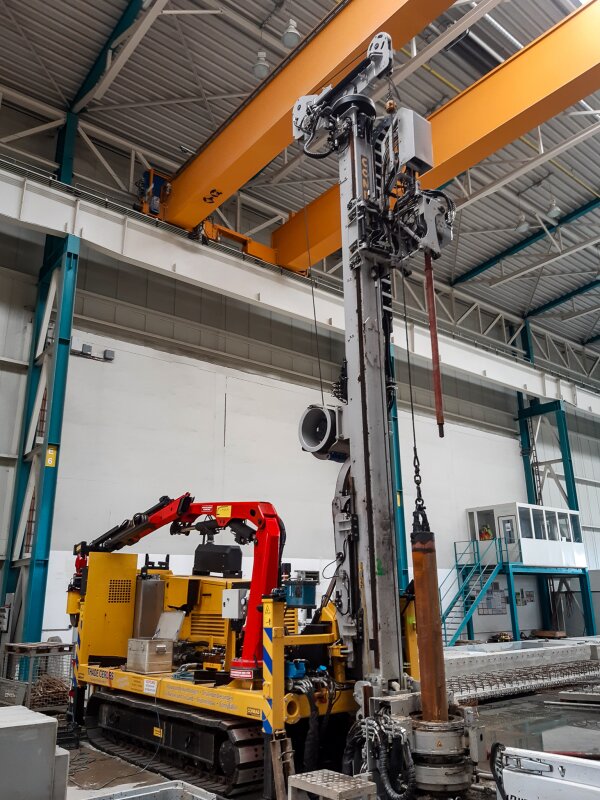

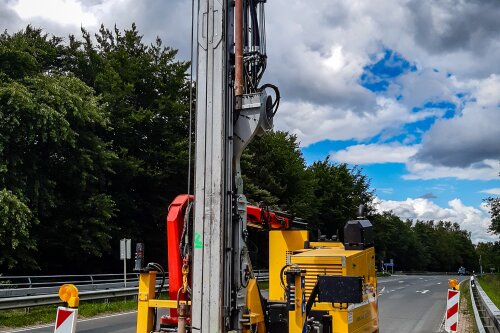

BOXER 200 GEO
De Boxer 200 GEO is niet voor niets de meest verkochte grondinstallatie in het productarsenaal van Conrad. Deze machine is door de jaren heen steeds weer doorontwikkeld in nauwe samenwerking met boormeesters van over de hele wereld.
Overview
TRY THIS!
De Boxer 200-serie is door de jaren heen steeds verder ontwikkeld tot een multifunctionele tool voor boorbedrijven over de hele wereld. De terugkoppeling van boormeesters uit het veld is daarin van onmisbaar geweest. Gezamenlijk hebben we een machine ontwikkeld die ook in geologisch onderzoek zijn mannetje staat. De Boxer 200 GEO is niet voor niets de meest verkochte grondboormachine in het productarsenaal van Conrad.
Zowel de kleine als de grote projecten zijn door slechts een medewerker uit te voeren en dat is in de huidige markt geen overbodige luxe. Natuurlijk is het in dat geval ook noodzakelijk dat het bedieningscomfort hoog is. En dat is precies wat we door de jaren heen tot in de puntjes zijn gaan beheersen. Deze krachtpatser is wat dat betreft echt top of the bill. Alle belangrijke boorfuncties en het positioneren van de boorinstallatie zijn met de Scanreco uit te voeren. De boormeester heeft volledig overzicht op het boorproces én op de omgeving.
De Boxer 200 GEO heeft een mast met een trekkracht tot wel 10 ton en kan tevens worden ingericht voor verschillende andere boortechnieken, zoals spoelboren, zuigboren en hamerboren. Hij kan bovendien worden uitgerust met een autolaadkraan voor het handelen van casingbuizen en andere equipment.

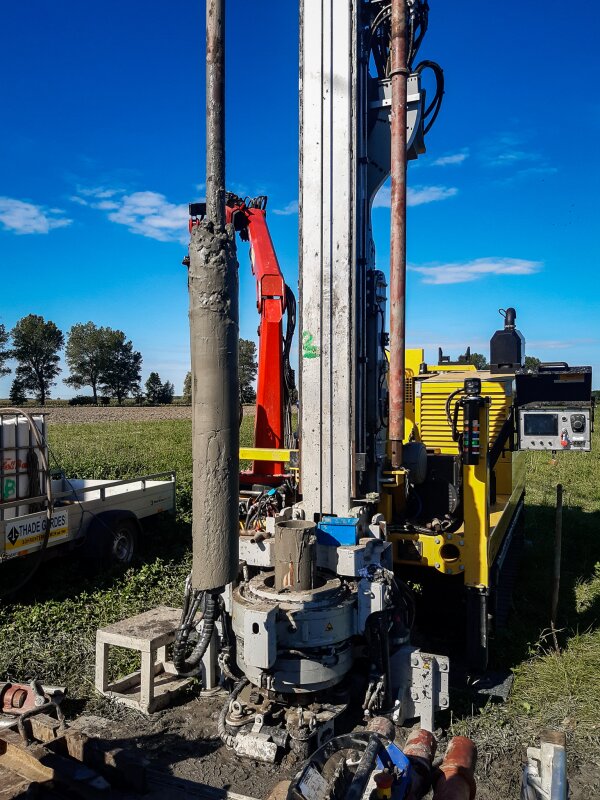

De Boxer 200 GEO wordt geleverd met een CRT 419 rotatietafel. Deze rotatietafel is uitgevoerd met een hydraulisch aangedreven casingklem, gemonteerd onder de rotatietafel, voor het vastklemmen van de casing gedurende in- en uitbouwen. Doorlaat van deze klem kan door middel van inserts aangepast worden voor kleinere diameter-casing. Optioneel kan de rotatietafel voorzien worden van een snelwisselsysteem en hydraulische snelkoppelingen voor eenvoudige aankoppeling aan de boorinstallatie. Dit snelwisselsysteem kan ook toegepast worden wanneer de rotatietafel geïnstalleerd wordt op een bestaande boorinstallatie.
De belangrijkste eigenschappen van de Boxer 200 GEO op een rij:
- Multifunctionele boormachine
- Uitgerust met draaikrans voor de kleinere ruimtes
- Inzetbaar voor puls-, avegaar-, hamer- kern- en sonische boringen
- Zeer toegankelijke bediening
- Bewezen betrouwbaarheid
- Solide en robuuste installatie
- Gemonteerd op rupsonderstel of truckonderstel
Bedieningsgemak
Het besturingssysteem van Scanreco maakt het leven van iedere boormeester eenvoudiger. Machinisten kunnen met de multifunctionele controller snel door het menu op de lcd-monitor van acht inch navigeren. Het hi-res antireflectiescherm is goed leesbaar, ook met zonnig weer en de strakke lay-out biedt helder overzicht en een prettige functionaliteit.
Qua motorvermogen zijn er twee opties: de dieselmotor van Volvo of de elektrische variant. In pure kracht doen ze niet voor elkaar onder.
Volvo TAD580VE of de TAD581VE
Deze Conrad machine wordt aangedreven door een krachtige dieselmotor van de Volvo Penta-serie, ontwikkeld volgens de laatste emissienormen en uitgerust met SCR, DPF+DOC, zogenaamde uncooled EGR en een uitstekende passieve roetregeneratie. Deze ongecompliceerde en compacte motoren zijn gebouwd op basis van Volvo Group-technologie. Ze hebben ook bij een laag toerental al een hoog koppel en zijn met hun verlengde olie-interval van 1.000 uur zeer makkelijk in het onderhoud. Volvo biedt wereldwijd 24/7 service en 5 jaar fabrieksgarantie.
De Boxer 200 GEO is ook verkrijgbaar in een volledig elektrische uitvoering, dus 100% emissieloos.
CRT rotatietafel
De Boxer 150 GEO kan worden uitgerust met een CRT-rotatietafel. De rotatietafel is uitgevoerd met een hydraulisch aangedreven casingklem, gemonteerd onder de rotatietafel, voor het vastklemmen van de casing gedurende in- en uitbouwen. Doorlaat van deze klem kan door middel van inserts aangepast worden voor kleinere diameter-casing. Optioneel kan de rotatietafel voorzien worden van een snelwisselsysteem en hydraulische snelkoppelingen voor eenvoudige aankoppeling aan de boorinstallatie. Dit snelwisselsysteem kan ook toegepast worden wanneer de rotatietafel geïnstalleerd wordt op een bestaande boorinstallatie.
Specificaties
| Motor | Volvo Penta, TAD581, |
|---|---|
| Vermogen | 129 kW bij 1800 rpm |
| E-missie | Stage V |
| Slag Boormast | 4,5 meter |
| Pull-up kracht | 10.000 daN |
| Pull-down kracht | 5.000 daN |
| Koppel boorkop | 300 / 1200daNm |
| Toerental boorkop | 10 - 120 omw/min |
| Besturingssyteem | Parker I-QAN CANbus systeem |
| Lier | 3,500 daN 60 meter |
| Pulsmechanisme | 20 - 60 slagen p/m slag 200 -500 |
| Rotatietafel | CRT 419 |
| Bediening | Radiografisch |
| Gewicht | 14,000 kg |
| Bodemdruk | 0,3kg / per cm2 |
| Inhoud dieseltank | ? |
| Inhoud AD-Blue tank | ? |
| Max. koppel | 4.500 daNm |
|---|---|
| Max. doorlaat | 430 mm |
| Max. slag | 500 mm |
| Trekkracht | 24.000 daN |
| Drukkracht | 12.000 daN (met voldoende verankering) |
| Draaisnelheid | 0 - 10 tpm |
| Gewicht | 2.200 kg |
| Draaikrans | 360 graden roteren |
|---|---|
| Centrale vetsmering | SKF |
| Masttranslatie | 0,8 meter slag |
| Modem | Diagnose op afstand |
| Automatische manipulator | Halfautomaat |
| Uitschuibare uithouder | Slag 500 mm |
| Hydraulische kraan | Uitschuifbare kraan |
| Elektrisch | |
| Truck |
